Como distinguir a qualidade do cabo flexível da tela LCD

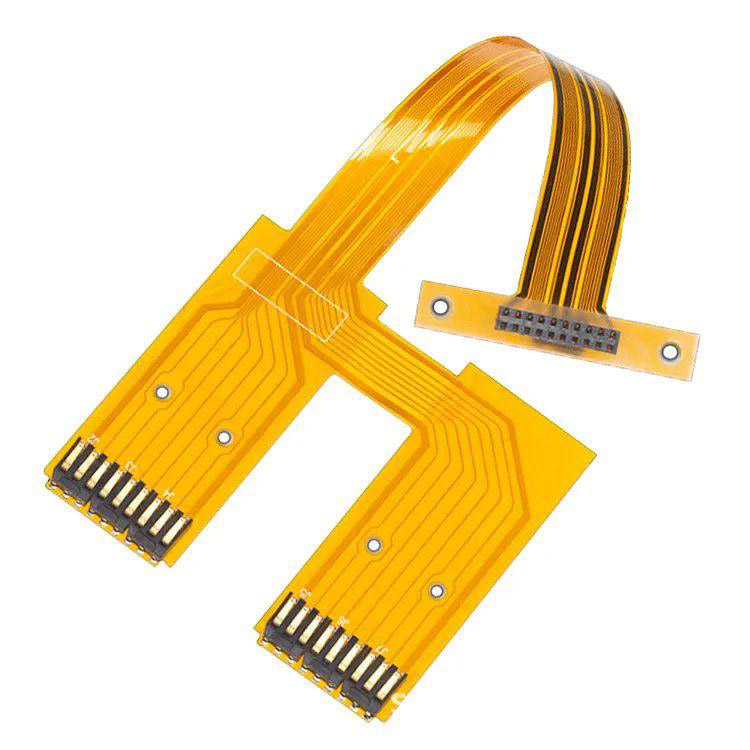

     Os clientes geralmente perguntam como distinguir a qualidade dos cabos flexíveis da tela LCD. Primeiro de tudo, devemos saber o que são cabos flexíveis. Os cabos flexíveis também são chamados de cabos planos flexíveis (FFC). Eles são usados ​​principalmente para conectar telas LCD e outras placas de circuito para transmitir sinais ou energia. A qualidade afeta diretamente o efeito e a estabilidade da exibição.

      Se os clientes encontrarem problemas na tela e desejam verificar se são causados ​​por cabos flexíveis, poderão verificar nos seguintes aspectos, incluindo aparência, material, processo e testes funcionais para distinguir:

Deve -se notar que a tela da tela pode não ser exibida normalmente às vezes não por causa do próprio cabo flexível, mas devido à oxidação da interface ou aos problemas da placa -mãe, mas o cabo flexível é o mais fácil de verificar como um componente de conexão. Portanto, ao distinguir problemas, vários fatores devem ser considerados de forma abrangente e você não pode apenas olhar para um ponto.

A. Inspeção de aparência: julgamento preliminar da qualidade do FPC

1. Integridade da superfície

· Cabo flexível de alta qualidade: superfície lisa e plana, sem arranhões, rachaduras, recortes ou vincos (especialmente nas bordas e dobras).

· Cabo flexível de baixa qualidade: pode haver arranhões óbvios, descamação da superfície ou saliências/depressões locais devido ao mau processo de produção (fácil ocultar sujeira ou quebrar).

2. Status do dedo dourado (extremidade de contato)

O dedo dourado é a parte chave da conexão entre o cabo flexível e a interface, que afeta diretamente o desempenho do contato:

· Alta qualidade: o dedo dourado tem cor uniforme (ouro brilhante), nenhuma camada de óxido na superfície (sem preto ou branco), sem arranhões ou deformação e bordas arrumadas.

· Pobre qualidade: o dedo dourado pode ser escuro, oxidado (preto/branco), arranhado ou a borda pode ser áspera devido à precisão do molde (fácil de ficar preso ou fraco quando inserido na interface).

3. Flexibilidade e força do corpo do cabo

O cabo flexível precisa levar em consideração "suavidade" e "resistência", e não é fácil quebrar após a flexão repetida:

· Alta qualidade: o corpo do cabo pode ser naturalmente recuperado quando dobrado suavemente à mão (flexão não violenta), sem vincos óbvios; O condutor (fio interno de cobre) não tem som de quebra quando esticado.

· A baixa qualidade: pode ser muito rígida (a camada de isolamento é muito grossa) ou muito macia (o condutor é muito fino) e pode quebrar ou delaminar após dobrar várias vezes (a camada de isolamento e o condutor são separados).

B. Material e processo: determina a durabilidade e a transmissão de sinal

1. Camada de isolamento e material de cobertura de camada

O material da camada de isolamento (camada externa envolvendo o condutor) e a camada de cobertura (revestimento para proteger o dedo dourado) do cabo flexível afeta diretamente a resistência à temperatura e a resistência à corrosão:

· Alta qualidade: geralmente é utilizada PVC (poliéster) ou PVC resistente a alta temperatura, com forte resistência à temperatura (-40 ℃ ~ 125 ℃) e resistência à corrosão química;

· Pobre qualidade: pode usar PVC de plástico reciclado ou de baixo custo, com baixa resistência à temperatura (amolecimento e deformação em alta temperatura).

2. Material e estrutura do condutor

Os condutores são principalmente papel alumínio de cobre ou fio de cobre em estanho, que afeta diretamente a condutividade e a resistência a oxidação:

· Alta qualidade: o condutor é de cobre eletrolítico de alta pureza (≥99,9%), enlatado uniformemente (espessura moderada) e não possui pontos de oxidação; A área de seção transversal atende ao padrão (como 0,1 mm², 0,15 mm², etc.), e o valor de resistência é baixo (pode ser verificado medindo a resistência com um multímetro).

· Pouco qualidade: o cobre reciclado ou o cobre impuro pode ser usado, a camada de estacionamento é fina e desigual (a exposição local ao cobre é fácil de oxidar), o condutor é muito fino (área transversal insuficiente) e o valor de resistência é alto (causando atenuação do sinal ou fonte de alimentação insuficiente).

3.

Se o cabo flexível foi crimicado com o conector (como o conector FPC), a qualidade da crimpagem precisa ser verificada:

· Alta qualidade: a crimpagem é apertada, o condutor está em contato total com os pinos do conector (sem deslocamento ou folga), a camada de isolamento é cortada com precisão (sem adesão residual) e a firmeza geral.

· Más qualidade: crimpagem frouxa (contato insuficiente entre condutor e pino), camada de isolamento residual (possível curto -circuito) ou posição de crimpagem compensada (fazendo com que alguns pinos não conduza).

C. Teste funcional: Verifique o desempenho real

A julgar pela aparência e pelo material sozinho, pode não ser suficiente, e é necessária confirmação real de teste:

1. Teste de continuidade (multímetro)

Use a faixa de resistência (faixa de bipe) do multímetro para medir a continuidade dos pinos correspondentes aos dedos dourados nas duas extremidades do cabo flexível:

· Boa qualidade: todos os pinos que precisam ser conduzidos devem melhorar (resistência ≤ alguns ohms); Os pinos sem requisitos de conexão não devem ser conduzidos (infinitos).

· Pobre qualidade: pode haver uma quebra de circuito (sem bipe em um determinado pino), um curto -circuito (condução de pinos irrelevantes) ou valor de resistência anormal (como> 10Ω, resultando em atenuação do sinal).

2. Teste de transmissão de sinal (método de substituição)

Se a tela LCD tiver problemas como ruído da tela, tremeluzente, tela preta etc., ela poderá ser substituída por um cabo macio conhecido de alta qualidade:

· Exibição normal após a substituição → O cabo macio original pode ser danificado ou de baixa qualidade;

· Ainda anormal após a substituição → O problema pode estar na tela, placa -mãe ou interface.

3. Teste de durabilidade (observação de uso a longo prazo)

Para cenários de uso de alta frequência (como telefones celulares, monitores), o desempenho do cabo macio após a conexão repetida e a desconexagem e a flexão pode ser observada:

· Alta qualidade: sem contato ou quebra ou quebra após vários meses de uso;

· Baixa qualidade: oxidação do dedo dourado, quebra do corpo do cabo ou instabilidade do sinal em um curto período de tempo (como 1 ~ 2 semanas).

      Com base nos julgamentos acima, os cabos moles de alta qualidade devem atender aos seguintes requisitos: nenhum dano à aparência, dedos de ouro brilhantes sem oxidação, materiais resistentes ao calor e resistentes à corrosão, boa condução do condutor e processo de crimpagem precisa. Se a tela for anormal, priorize a verificação do cabo macio (especialmente os dedos e dobras de ouro), que podem ser rapidamente verificados pelo método de substituição e teste multímetro. A tecnologia Shenzhen Hongjia se concentra na pesquisa e desenvolvimento, produção e vendas de telas LCD de 1,14 polegada e 12,1 polegadas e suporte de toques, com 12 anos de experiência no setor. Os FPCs que usamos são altamente confiáveis, resistentes à oxidação e têm boa flexibilidade. O conteúdo de ouro dos dedos de ouro plug-in é de 1,5-2,0μ, adequado para a indústria militar, instrumentos e equipamentos, eletrônicos de consumo e outros produtos. Serviu muitas empresas da Fortune 500 e recebemos elogios dos clientes. Nossos produtos devem passar por 12 processos de inspeção de materiais de entrada para remessa, para que os clientes não se preocupem.
