É melhor usar um conector B para B ou um plugue dourado para cabos de vídeo flexíveis?

       Muitos clientes enfrentam esse problema ao escolher um monitor: alguns cabos flexíveis de monitor usam conectores B2B, enquanto outros usam plugues diretos de ouro. Eles não têm certeza de qual escolher. A Shenzhen Hongjia Technology Engineering fornece uma análise simples aqui:

1. Solução de conector

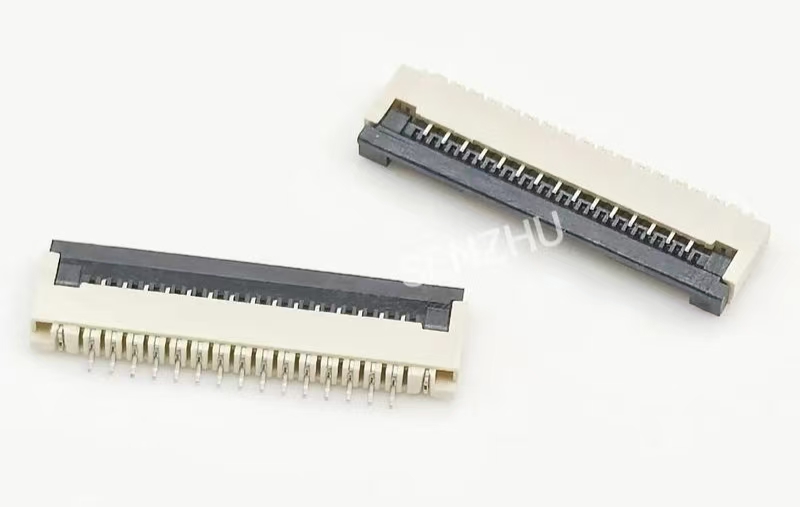

Este método requer um conector separado (geralmente um conector ZIF ou LIF) soldado na placa-mãe. A placa de circuito flexível é inserida diretamente neste conector e fixada com uma alavanca de travamento.

· Vantagens:

· Alta confiabilidade: O mecanismo de travamento mecânico garante uma conexão forte, resistindo efetivamente à vibração e ao impacto e proporcionando resistência de contato estável.

· Fácil montagem e reparo: Fácil utilização pelos operadores, com grande tolerância de alinhamento. Se a tela ou o cabo estiverem danificados, o mecanismo de trava pode ser facilmente aberto para substituição sem danificar a placa-mãe.

· Proteção de Interface: O conector atua como um “sacrifício”, com o desgaste ocorrendo principalmente no próprio conector, enquanto as almofadas de solda na placa-mãe ficam protegidas. Substituir o conector é muito mais barato do que consertar a placa-mãe.

• Desvantagens:

• Ocupação de espaço: O próprio conector possui uma certa altura, representando um desafio para projetos que buscam extrema espessura e leveza.

• Maior Custo: Aumenta o custo do material do conector.

• Estrutura Complexa: Requer espaço e altura para o conector dentro do layout da placa-mãe.

2. Solução de inserção direta de dedo de ouro

Este método insere diretamente os dedos dourados (almofadas banhadas a ouro expostas) do cabo FPC nas molas ou slots correspondentes da placa-mãe, contando com a pressão de estruturas externas (como blindagens de metal, parafusos ou molduras de plástico) para manter o contato.

• Vantagens:

• Extrema Fina e Leveza: Elimina a altura do conector, tornando-o a solução preferida para obter designs ultrafinos.

• Baixo Custo: Elimina conector, reduzindo significativamente os custos na produção em massa.

• Estrutura Simples: Simplifica o layout da placa-mãe.

• Desvantagens:

• Alto risco de confiabilidade: A qualidade do contato depende inteiramente da uniformidade e durabilidade da pressão externa aplicada. Após uso prolongado, a pressão pode diminuir, causando mau contato. Vibrações e quedas também podem afetar facilmente a conexão.

• Difícil de montar: O alinhamento requer extrema precisão, normalmente exigindo equipamento automatizado. A operação manual é difícil e propensa a danificar os dedos de ouro devido ao desalinhamento.

• Quase impossível de reparar: Após algumas inserções e remoções, os dedos de ouro podem desgastar-se ou ficar danificados. Durante os reparos, puxar diretamente o cabo pode facilmente fazer com que os dedos dourados se soltem ou deformem os contatos da placa-mãe, resultando em danos permanentes.

3. Então, como devemos escolher?

• Escolha um conector se:

• O produto possui requisitos de alta confiabilidade e precisa suportar determinados ambientes de vibração e choque (por exemplo, displays automotivos, equipamentos industriais).

• O produto precisa ser fácil de fabricar e reparar (por exemplo, laptops comuns, monitores).

• Produtos eletrônicos de consumo convencionais onde o espaço interno não é extremamente limitado.

• Escolha um conector de encaixe dourado direto se:

• A espessura e a leveza são as maiores prioridades, e alguma manutenção e facilidade de montagem são aceitáveis ​​(por exemplo, conexões internas em laptops e tablets ultrafinos de última geração).

• Extremamente sensíveis aos custos e exigindo grandes volumes de produção, os equipamentos automatizados de alta precisão garantem alto rendimento de montagem.

• Projetado como “descartável”, quase não exigindo desmontagem após a montagem (por exemplo, as conexões do cabo da tela dentro de muitos telefones celulares).

     Na atual indústria de eletrônicos de consumo, ambas as tecnologias são amplamente utilizadas, muitas vezes aparecendo no mesmo dispositivo. Por exemplo, em um laptop ultrafino, a conexão principal entre a placa-mãe e a tela pode usar conectores diretos de dedo de ouro por causa da espessura, enquanto as conexões entre a placa-mãe e componentes como o touchpad e o teclado podem usar conectores tradicionais. Se a confiabilidade e a facilidade de manutenção são mais importantes do que economizar uma fração de milímetro de espessura, então os conectores são uma escolha mais confiável e madura. Se você estiver construindo um novo produto ultrafino e econômico com uma linha de produção automatizada de alta precisão, considere cuidadosamente a solução de conector gold-finger direto.
