Análise de cenários de aplicação para tela IPS paisagem de 7 polegadas com resolução 1024×600, MIPI 2 canais, tela sensível ao toque capacitiva de 24 pinos

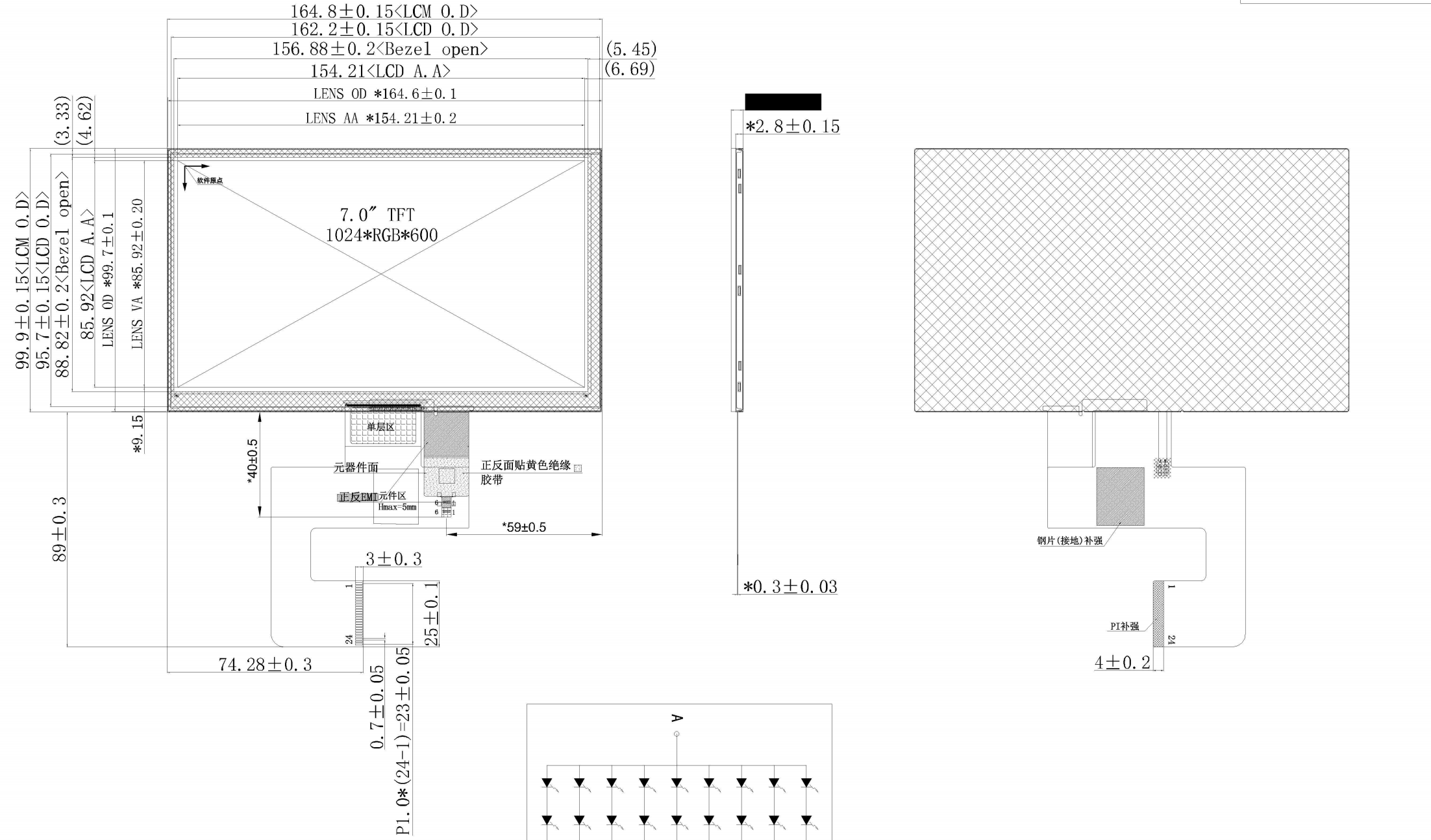

       As telas TFT paisagem de 7 polegadas normalmente têm resolução de 1024 * 600 e uma interface MIPI de 4 canais. Telas LCD de 2 canais são raras, e aquelas que integram o cabo capacitivo da tela sensível ao toque com o cabo da tela LCD são ainda mais raras, aumentando a carga de trabalho dos engenheiros de hardware. Os engenheiros da Shenzhen Hongjia Technology produziram com sucesso telas de paisagem IPS de 7 polegadas com resolução de 1024 * 600, uma interface MIPI de 2 canais e uma tela sensível ao toque capacitiva. O conector de 24 pinos integra os sinais da tela sensível ao toque e do display, com uma interface de cabo único para facilitar o projeto do cliente.

       7 polegadas, 1024×600 (proporção de aproximadamente 15:9, próximo de 16:9). Esta é uma especificação típica de exibição de nível básico a intermediário, econômica e capaz de atender às necessidades mais básicas de exibição de interface gráfica, mas sua densidade de pixels (aproximadamente 169 PPI) não é tão alta quanto telas de resolução mais alta. IPS (In-Plane Switching) oferece vantagens como amplos ângulos de visão, boa reprodução de cores e alta consistência. Independentemente do ângulo de visão, a atenuação de cor e brilho é mínima, tornando-o ideal para aplicações que exigem múltiplos visualizadores ou operação de diferentes ângulos (como controle industrial, sistemas de controle residencial inteligente e dispositivos portáteis).

Vantagens e cenários aplicáveis:

1. Equilíbrio custo-desempenho: Esta combinação oferece um valor excelente. O IPS proporciona uma experiência de visualização superior, enquanto o MIPI economiza espaço na placa e consumo de energia. Dois canais fornecem largura de banda suficiente em 1024×600@60Hz.

2. Preferido para dispositivos embarcados e portáteis:

A. IHM Industrial: Telas sensíveis ao toque industriais, interfaces de instrumentos; o amplo ângulo de visão do IPS permite que os operadores vejam claramente de diferentes posições.

B. Controle residencial inteligente: painéis de controle residencial, displays de gateway inteligente; a interface MIPI facilita a miniaturização do dispositivo.

C. Dispositivos Médicos Portáteis: Instrumentos de teste portáteis com alto consumo de energia e requisitos de confiabilidade.

D. Telas auxiliares/de reposição automotiva: como câmeras de ré e sistemas de entretenimento no banco traseiro (observe os requisitos de nível automotivo).

E. Dispositivos Comerciais: Máquinas POS, terminais de autoatendimento, sistemas de filas.

F. Dispositivos IoT de baixo consumo de energia: Terminais avançados de exibição de informações. 3. Análise de requisitos de largura de banda: Calcule a largura de banda aproximada necessária.

Relógio de 3 pixels ≈ (pixels horizontais + supressão) × (linhas verticais + supressão) × taxa de atualização. Estimativa simplificada: 1024×600@60Hz, RGB888 (profundidade de cor de 24 bits).

Taxa de dados ≈ 1024 × 600 × 60 × 24 ≈ 884 Mbps. A largura de banda teórica típica das pistas MIPI DSI 2 é superior a 1 Gbps (dependendo da frequência de clock específica), suficiente para conduzir suavemente esta resolução com uma certa margem.

      Em resumo, uma tela paisagem IPS (1024×600) de 7 polegadas com MIPI 2 pistas é uma solução madura que atinge um excelente equilíbrio em custo, efeito de exibição, consumo de energia e ocupação de espaço. É muito adequado para diversas aplicações de display incorporado de médio porte, especialmente em cenários que exigem amplos ângulos de visão, consistência de cores e economia de espaço.
