Aplicação de tela LCD de 2,4 polegadas com interface serial RGB de 6 bits em produtos eletrônicos

     Telas LCD de 2,4 polegadas com resolução de 240*320 são muito comuns no mercado e suas interfaces geralmente são padrão.  Hoje, os engenheiros da Shenzhen Hongjia Technology compartilharão uma interface menos comum: a tela TFT de 2,4 polegadas com interface RGB serial de 6 bits. Essa combinação oferece um excelente equilíbrio entre custo, desempenho e complexidade de design e é amplamente utilizada em dispositivos de baixo a médio porte que exigem um certo nível de qualidade de exibição.

1. O que é uma interface RGB serial de 6 bits?

A. RGB: Refere-se ao direcionamento de cada pixel da tela usando linhas de dados de cores primárias vermelhas, verdes e azuis.

B. 6 bits: Indica que a profundidade de cada componente de cor (R, G, B) é de 6 bits, ou seja, 64 níveis de escala de cinza. A profundidade de cor combinada de um único pixel é de 262 mil cores (64 * 64 * 64 = 262.144). Isso é um pouco menor em fidelidade de cores do que o RGB comum de 16 bits (65 mil cores) ou 24 bits (16,7 milhões de cores), mas geralmente é suficiente para muitas aplicações de imagem não profissionais para o olho humano.

C. Serial: Esta é a chave. Ao contrário das interfaces RGB paralelas tradicionais (que requerem um grande número de dados e linhas de controle, como VSYNC, HSYNC, DE, D0-D15/23, geralmente> 20 linhas), o RGB serial transmite os dados RGB de cada pixel através de um par de linhas de relógio diferenciais (CLK+/CLK-) e 3 pares de linhas de dados diferenciais (R+,R-; G+,G-; B+,B-) em alta velocidade.

D. Número de linhas físicas: 6 pares de linhas diferenciais + possíveis linhas de aterramento e energia, reduzindo significativamente o número de linhas (geralmente apenas 8-12 cabos físicos).

E. Protocolo: Geralmente segue uma forma simplificada do protocolo DSI (Display Serial Interface) do MIPI D-PHY ou uma variante de nível superior da interface SPI. Em telas de 2,4 polegadas para consumidores, muitas vezes é simplesmente referido como "RGB serial" ou "interface SPI RGB", essencialmente usando um serializador para converter sinais RGB paralelos em um fluxo de dados serial.

 2. Vantagens combinadas (por que este design?)

Esta combinação de "tamanho de tela pequeno + profundidade de cor média a baixa + interface serial" demonstra as seguintes vantagens principais em aplicativos:

A. Fiação significativamente reduzida: Esta é a vantagem mais importante. Reduzir o número de fios de mais de 20 em uma interface paralela para cerca de 10 resulta em:

Menos espaço necessário para roteamento entre o controlador principal e a tela, reduzindo potencialmente o número de camadas de PCB e simplificando o layout.

O uso de conectores FPC menores e mais baratos, economizando espaço e custos de BOM.

Menos fios levam a uma menor taxa de falhas nos pontos de conexão e a um design anti-interferência mais fácil.

B. Custo reduzido:

Os custos de PCB, custos de conectores e custos de montagem são reduzidos devido ao menor número de fios.

O número de GPIOs exigidos pelo chip de controle principal é reduzido, permitindo a seleção de um MCU ou MPU mais econômico com menos pinos.

C. Redução do consumo de energia:

Os sinais diferenciais seriais têm menor oscilação de tensão e menos interferência eletromagnética, resultando em menor consumo de energia em comparação com sinais de nível TTL paralelos.

Menos fios significam menos capacitância parasita e a potência necessária para a condução é correspondentemente reduzida.

D. Atendendo aos requisitos de desempenho:

Para uma tela QVGA de 2,4 polegadas, o número total de pixels é 76.800. A uma taxa de atualização de 60 Hz, a largura de banda de dados necessária é aproximadamente: 76.800 * 18 bits/pixel * 60 Hz ≈ 83 Mbps. Mesmo com cores de 6 bits (18 bits/pixel), a velocidade típica de uma interface serial (centenas de Mbps a mais de 1 Gbps) é mais que suficiente, deixando bastante espaço.

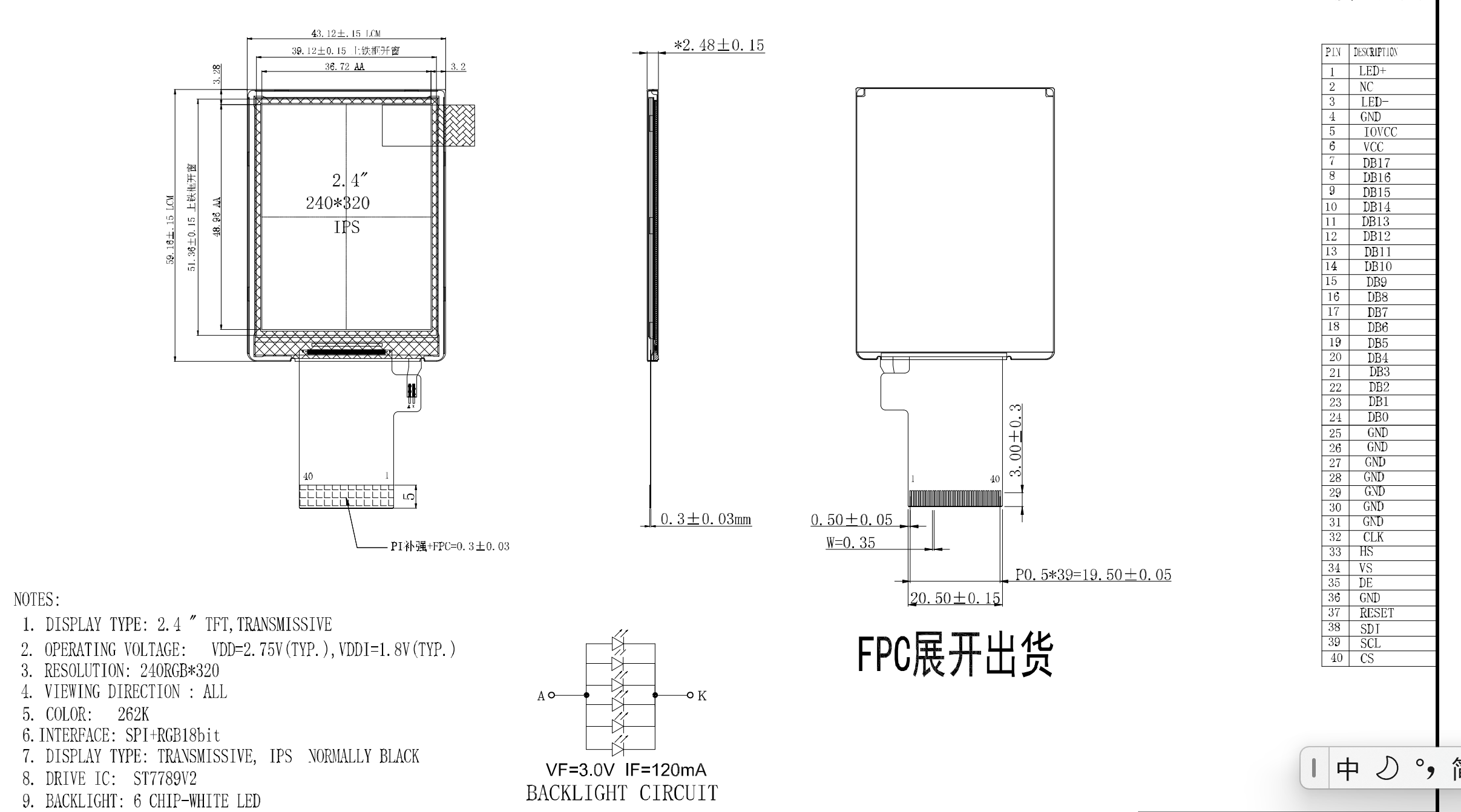

     A Shenzhen Hongjia Technology está produzindo em massa monitores LCD de 2,4 polegadas com interface RGB serial de 6 bits, modelo HJ2408-18-A1.  Aceitamos consultas de clientes por e-mail. A tela LCD de 2,4 polegadas com interface RGB serial de 6 bits é uma solução de exibição incorporada altamente otimizada. Através da principal tecnologia de serialização de interface, ele alcança um design simplificado, maior confiabilidade e custo geral reduzido sem sacrificar significativamente a experiência visual (para aplicações de imagem não profissionais de pequeno porte), tornando-o uma das escolhas clássicas para monitores em dispositivos inteligentes compactos modernos.
