Técnicas de design de hardware para monitores HD TFT de 2,0 polegadas (resolução 480*360, interface RGB) em dispositivos portáteis

     Projeto de hardware para umTela HD paisagem de 2,0 polegadas(resolução 480*360, interface RGB) em dispositivos portáteis centra-se no equilíbrio entre qualidade de exibição, consumo de energia, espaço físico e confiabilidade. A seguir estão as principais técnicas e considerações de projeto resumidas pelos engenheiros da Shenzhen Hongjia Technology:

I. Interface e integridade de sinal

1. Seleção de interface RGB

Priorize o uso de interfaces paralelas RGB565 (16 bits) ou RGB666 (18 bits) para garantir largura de banda de dados suficiente para resolução de 480*360 a 60Hz (exigindo um clock de pixel de aproximadamente ~20MHz).

Se a tensão da interface do controlador principal não corresponder à do LCD (por exemplo, 1,8 V vs. 3,3 V), um IC de mudança de nível (como o TXS0108E) ou um divisor de resistor combinado com um buffer deverá ser adicionado.

2. Otimização de roteamento de sinal

Correspondência de comprimento e impedância: Recomenda-se que as linhas de dados RGB (D[0:17]) tenham comprimento correspondente dentro de seu grupo (com um desvio de ≤100 mils); a linha de clock (PCLK) deve ter comprimento correspondente de forma independente e roteada longe de fontes de ruído de alta velocidade.

Proteção e proteção de solo: No FPC (Circuito Impresso Flexível) ou PCB, use linhas GND para isolar sinais RGB de fontes de ruído, como PWM de luz de fundo e linhas de fonte de alimentação.

Correspondência de terminação: Se a distância de transmissão exceder 10 cm, um resistor em série (22Ω–100Ω) pode ser adicionado na extremidade do LCD para suprimir reflexões de sinal.

II. Controle de fonte de alimentação e consumo de energia

1. Projeto de fonte de alimentação multicanal

Os requisitos típicos incluem: VDD (tensão lógica, normalmente 3,3 V/1,8 V), VCI (tensão do driver, ~3,3 V) e tensão da unidade de LED de luz de fundo (variando de 3,5 V a 20 V, dependendo do número de LEDs em série).

Recomenda-se usar um LDO de baixo ruído (como o TPS7A47) para fornecer VDD e VCI, evitando assim que o ruído de ondulação da comutação de fontes de alimentação interfira na uniformidade da exibição.

2. Estratégias de economia de energia da luz de fundo

Este display específico possui uma luz de fundo composta por 6 LEDs, proporcionando um alto brilho de 800 nits para garantir uma legibilidade clara mesmo sob luz solar direta. Alternativamente, um IC driver de LED de alta eficiência (como o LP8556) pode ser empregado para suportar um esquema de controle híbrido combinando escurecimento PWM (recomendado> 1 kHz para evitar cintilação) e escurecimento analógico.

Ajuste Automático de Brilho: Incorpora um sensor de luz ambiente (como o APDS-9301) para ajustar dinamicamente a luz de fundo com base nas condições de iluminação ambiente, alcançando assim uma economia de energia de mais de 30%.

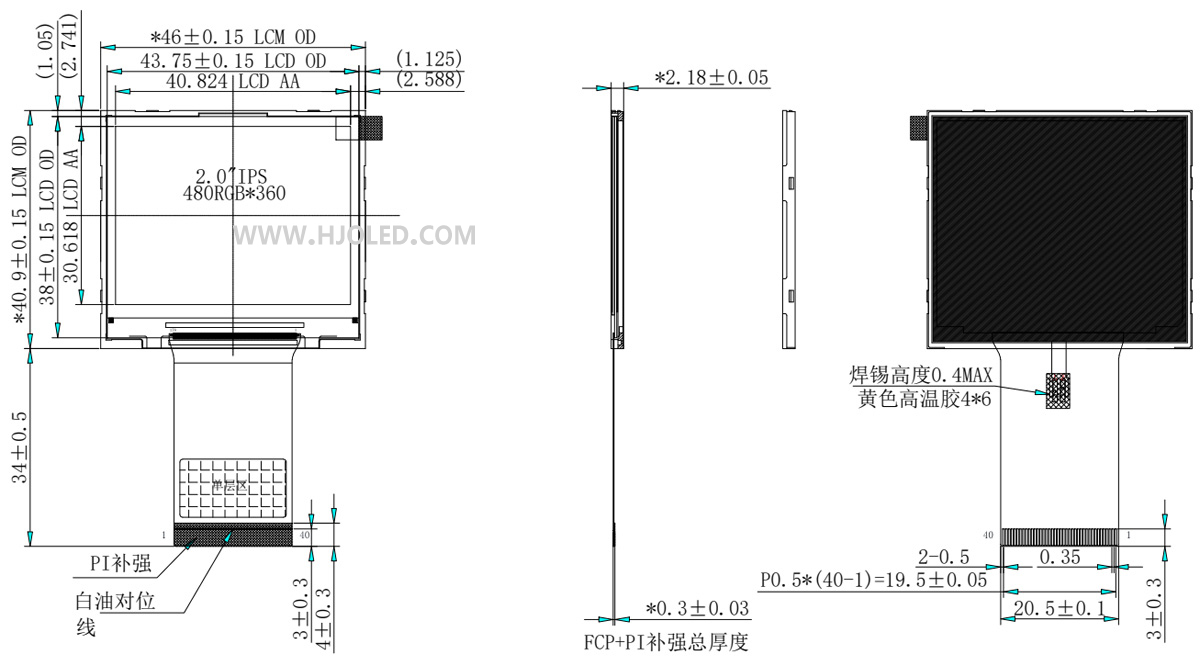

3. Tela HD TFT de 2,0 polegadas: Esta é uma tela orientada para paisagem com resolução de alta definição de 480 × 360 pixels. Ele utiliza o driver IC ST7701S e uma interface RGB. Ao projetar a placa-mãe, é essencial verificar se a CPU host suporta monitores de alta resolução e a interface RGB para evitar cenários em que a CPU não tenha capacidade para conduzir a tela de forma eficaz. A configuração paisagem 480 × 360 tem proporção de aspecto 4:3; portanto, a direção da varredura deve ser configurada corretamente durante a inicialização do software (normalmente por meio dos bits MV/MX/MY do comando 0x36) para evitar que a imagem exibida seja girada em 90 graus.

III. EMC e imunidade a interferências

1. Blindagem do módulo LCD

Coloque espuma condutora entre o módulo de retroiluminação e a PCB; além disso, envolva o FPC (Circuito Impresso Flexível) em folha de cobre e aterre-o para minimizar o ruído irradiado.

2. Desacoplamento da fonte de alimentação

Em cada entrada da fonte de alimentação, instale um capacitor cerâmico de 10 μF em paralelo com um capacitor de alta frequência de 0,1 μF, posicionando-os próximos ao conector LCD.

3. Proteção de sinal de sincronização

Insira esferas de ferrite (como o BLM18PG121SN1) em série com os sinais HSYNC e VSYNC para filtrar ruídos de alta frequência.

4. Teste e Verificação

1. Verificação da sequência de inicializaçãoConfirme se a fonte de alimentação e as sequências de temporização do sinal para o controlador host e o módulo LCD atendem aos requisitos especificados em suas respectivas folhas de dados (por exemplo, uma largura de pulso de redefinição de >10 ms).

2. Teste de qualidade de exibição

Utilize padrões de teste de cores sólidas e xadrez para inspecionar manchas de cores, cintilação e persistência de imagem (fantasma). Use um osciloscópio para medir o jitter PCLK (relógio de pixel); este valor deve permanecer abaixo de 5% do período de clock.

3. Proteção ESD

Instale um conjunto de diodos TVS (como o SRV05-4) na interface FPC para garantir a conformidade com o padrão IEC 61000-4-2 Nível 4.

     Através da implementação das estratégias de design acima mencionadas, é possível alcançar um desempenho de exibição estável e de alta definição dentro de um espaço físico limitado, prolongando assim a vida útil da bateria dos dispositivos portáteis. Recomendamos que, uma vez produzido um protótipo, seja dada prioridade aos testes de consumo de energia e EMI, bem como à realização da validação de durabilidade do FPC em preparação para a produção em massa. A Shenzhen Hongjia Technology possui 12 anos de experiência especializada em pesquisa e desenvolvimento, fabricação e vendas de telas de 1,14 a 12,1 polegadas, juntamente com as telas sensíveis ao toque que as acompanham. Nossa abrangente linha de produtos inclui telas de alta definição, alto brilho e formatos irregulares, apresentando uma ampla variedade de opções de interface. Operando a partir de nossas próprias instalações de fabricação dedicadas, equipadas com máquinas de produção totalmente automatizadas, atendemos orgulhosamente inúmeras empresas da Fortune 500 em todo o mundo. Além disso, oferecemos uma garantia de serviço pós-venda de 36 meses, garantindo que você desfrute de total tranquilidade.
