O que um display IPS MIPI de 3,5 polegadas adiciona a uma interface compacta incorporada?

Uma tela MIPI IPS de 3,5 polegadas 480 × 800 é melhor quando um produto compacto precisa de uma interface de usuário de retrato nítida

Um display IPS de 3,5 polegadas 480x800 MIPI oferece a um produto incorporado compacto área de pixel suficiente para uma interface retrato confiável sem forçar um gabinete muito maior. É adequado para telas que precisam mostrar leitura, estado de alarme, status da bateria ou rede e um pequeno conjunto de controles ao mesmo tempo. Pense em medidores portáteis, terminais de controle de acesso, acessórios médicos, painéis domésticos inteligentes e equipamentos de comunicação portáteis.

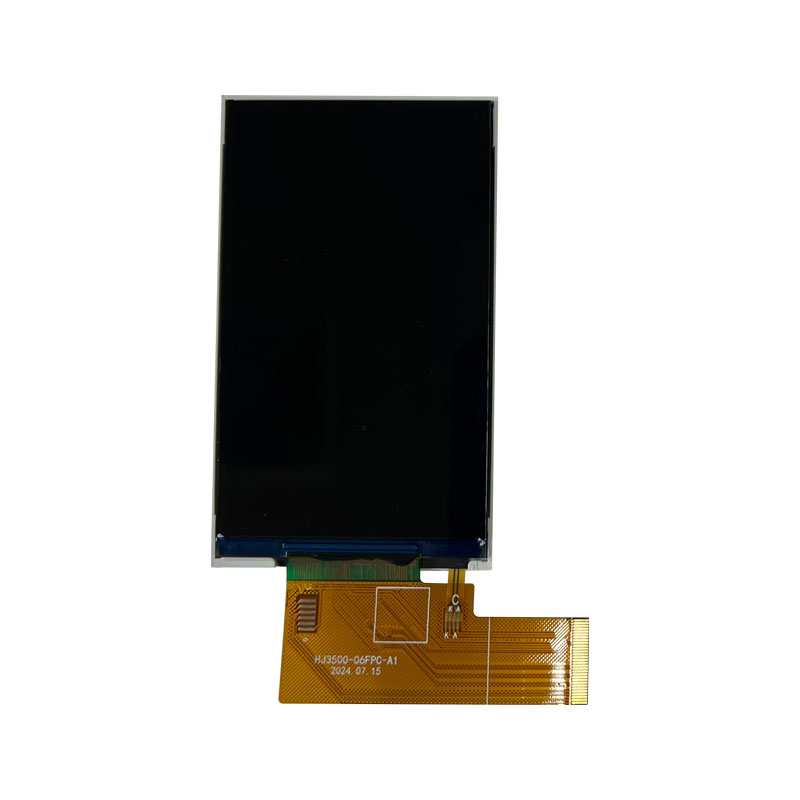

A combinação útil não é apenas a medida diagonal. Um painel retrato de 480 (RGB) × 800 oferece espaço para informações empilhadas verticalmente, a tecnologia IPS ajuda a imagem a permanecer consistente quando visualizada fora do centro e o MIPI DSI pode ser uma opção sensata para processadores host já construídos em torno dessa interface. O HJ3500-06 referenciado da HONGJIA é um módulo IPS TFT LCD transmissivo com sinalização MIPI de 2 pistas, uma conexão de 30 pinos e um driver IC ST7701S. Esses fatos dão ao engenheiro um verdadeiro ponto de partida, mas não substituem uma revisão de projeto.

O erro comum é tratar “3,5 polegadas” como a especificação completa. Não é. A interface do host, a orientação do FPC, os requisitos de luz de fundo, a pilha de toque, os pontos de referência mecânicos e o plano de vida do produto determinam se um módulo é fácil de enviar ou caro para corrigir após a primeira execução do gabinete.

Como a resolução 480×800 e a visualização IPS melhoram a experiência do usuário integrado

Mais espaço utilizável para controles estruturados verticalmente, dados de status e menus

Em uma tela de 480×800, uma interface de usuário em retrato pode reservar a área superior para status persistente do sistema, deixando o centro para valores ativos, prompts ou configurações. Esse arranjo é familiar aos usuários porque a tela tem mais pixels verticais do que horizontais. Ele reduz a pressão para ocultar ações rotineiras em menus de segundo nível ou folhear continuamente informações de diagnóstico.

A resolução por si só não resolve uma tela lotada. Tipos pequenos, traços finos de ícones e controles colocados muito próximos da moldura ainda podem criar uma experiência de campo ruim. As equipes de design devem revisar fontes, ícones e alvos de toque reais em uma amostra física, não apenas em uma renderização de desktop. Uma tela que parece limpa em um arquivo de design pode se tornar difícil de ler sob uma luminária suspensa ou através de uma lente de cobertura.

Consistência de visualização IPS para equipamentos portáteis, de bancada e de tela compartilhada

O IPS é importante porque equipamentos compactos raramente são vistos em um ângulo cuidadosamente controlado. Um operador pode segurar um instrumento portátil abaixo do nível dos olhos; um técnico pode ler lateralmente um controlador montado em bancada; duas pessoas podem olhar juntas para um painel de controle de uma casa inteligente. Em comparação com tecnologias de exibição que mudam a cor e o contraste de forma mais perceptível fora do eixo, o IPS é escolhido para manter uma imagem mais consistente nessas posições de visualização cotidianas.

Esse benefício tem limites. O IPS não garante a legibilidade em ambientes externos, não resolve os reflexos de uma lente de cobertura brilhante ou estabelece um nível de brilho. Para um produto usado próximo a janelas, em um veículo ou no exterior, solicite os dados de brilho do módulo e avalie a pilha óptica completa: LCD, entreferro ou ligação óptica, material da lente, acabamento da superfície e sombreamento da moldura. UMMódulo de exibição MIPI IPS 480 × 800 de 3,5 polegadasdeve ser julgado no recinto pretendido e não sob a iluminação ideal do laboratório.

A integração MIPI 2-Lane deve ser confirmada nos níveis Host Board, Software e FPC

Verifique o suporte do host MIPI DSI, o tempo de exibição e os requisitos de inicialização do ST7701S

MIPI 2-lane descreve a interface do lado da tela, não uma promessa automática de compatibilidade com cada CPU incorporada ou sistema no módulo. Primeiro, confirme se o host selecionado possui saída MIPI DSI, se sua configuração de pista disponível suporta os requisitos do painel e se o sistema operacional ou firmware pode aplicar o modo de exibição e a sequência de inicialização necessários.

O controlador ST7701S é um detalhe de integração significativo. Sua equipe de software precisa de informações de inicialização específicas do controlador, expectativas de formato de pixel, parâmetros de tempo e comportamento de comando do fornecedor do monitor. Um driver MIPI genérico pode deixar um painel parcialmente ativo, mas deixar a ordem das cores, a orientação, o comportamento de suspensão ou o tratamento de ativação incorretos. Essas falhas geralmente aparecem tarde porque a primeira imagem exibida parece “boa o suficiente”. Teste a inicialização a frio, redefinição, suspensão, retomada e ciclos repetidos de energia antes de aprovar o hardware de produção.

Verifique a conexão de 30 pinos, roteamento FPC, controle de luz de fundo e restrições do gabinete

O FPC de 30 pinos é outro item que não pode ser reduzido à contagem de pinos. Confirme a família do conector, a direção de acoplamento, o comprimento do cabo e a margem de curvatura, a atribuição dos pinos e a localização relativa à placa principal. Um cabo flexível que sai em direção a uma bateria ou recurso de chassi afiado pode transformar um projeto elétrico válido em um processo de montagem difícil.

Os pares diferenciais MIPI precisam de roteamento disciplinado no PCB host. A equipe de layout da placa deve seguir as orientações DSI do fornecedor do processador e a documentação do módulo para controle de impedância, correspondência de pares, planos de referência e descontinuidades de roteamento. A potência e o controle da luz de fundo também merecem sua própria análise. Pergunte como a luz de fundo é acionada, qual método de escurecimento o design suporta e qual comportamento é esperado durante a inicialização. Uma tela com uma imagem estável, mas com cintilação visível em configurações de baixo escurecimento, ainda assim falhará em um produto voltado para o cliente.

Onde um LCD TFT IPS retrato de 3,5 polegadas se encaixa - e onde outro formato de exibição pode ser melhor

Esse formato funciona bem onde os usuários consomem dados estruturados em uma área estreita e vertical. Um instrumento portátil pode colocar uma medição na parte superior, valores secundários abaixo dela e controles perto da parte inferior. Um acessório POS ou dispositivo de controle predial pode apresentar um fluxo de trabalho vertical sem ampliar o painel frontal. Ele também se adapta à instrumentação industrial onde o espaço do painel é limitado, mas uma simples exibição segmentada não carrega mais contexto suficiente.

É menos adequado para todos os trabalhos. Um painel que deve mostrar gráficos lado a lado pode se beneficiar do formato paisagem. Um dispositivo usado predominantemente sob luz solar direta pode exigir uma solução transmissiva com um alvo de brilho verificado e tratamento óptico, ou uma tecnologia de exibição diferente. Se o produto precisar apenas de alguns indicadores fixos e uma leitura numérica, esta resolução poderá adicionar custos, trabalho de software e demanda de energia sem adicionar usabilidade significativa.

Para equipes que estão construindo uma interface retrato, oTela IPS retrato de 3,5 polegadas para sistemas embarcadosé uma categoria prática a ser investigada. Apenas evite escolhê-lo porque lembra a tela de um telefone. As prioridades da UI incorporada são inicialização previsível, alarmes legíveis, longa vida útil e fornecimento repetível – e não aprimoramento de animação.

Requisitos de brilho, toque, temperatura e personalização podem alterar a seleção final

Um módulo LCD simples é apenas uma camada da interface finalizada. Se você precisar de entrada por toque, defina antecipadamente a tecnologia de toque, a espessura da lente, o tratamento das bordas, a interface do controlador e a exposição ambiental. Luvas, gotas de água, produtos químicos de limpeza e lentes protetoras grossas podem alterar a decisão do toque. Uma solução de toque adequada para um termostato interno limpo pode ser errada para um terminal de chão de fábrica.

A faixa de temperatura é igualmente específica da aplicação. O controle industrial e os instrumentos eletrônicos automotivos podem enfrentar condições que um dispositivo de consumo climatizado nunca vê. Solicite as especificações de temperatura de armazenamento e operação e, em seguida, valide a montagem final em suas temperaturas extremas reais. Não presuma que um painel IPS é automaticamente um painel para amplas temperaturas.

A HONGJIA afirma que oferece suporte à personalização, pedidos pequenos, planejamento de fornecimento de longo prazo e suporte FAE em produtos LCD TFT de pequeno e médio porte. Isso pode ajudar quando um projeto precisa de um arranjo de toque específico, adaptação mecânica ou plano de fornecimento. Ainda assim, toda solicitação personalizada deve estar vinculada a um desenho controlado e aprovação de amostra. “Mesma tela, flexibilidade diferente” raramente é uma revisão menor, uma vez que ferramentas, firmware e acessórios de montagem estão envolvidos.

Uma lista de verificação prática de design para amostras, materiais alternativos e fornecimento de exibição de longo prazo

• Compatibilidade de host:Confirme o suporte MIPI DSI, capacidade de duas pistas e acesso aos dados de inicialização necessários do ST7701S.
• Aptidão física:Obter o desenho mecânico; verifique a área ativa, as dimensões externas, a área de visualização, a direção de saída do FPC, a folga do conector e a abordagem de montagem.
• Aceitação óptica:Revise o brilho, o desempenho de visualização, os reflexos da lente de cobertura e a interface do usuário sob as condições de iluminação que os usuários enfrentarão.
• Detalhes da interface:Valide a pinagem de 30 pinos, o conector correspondente FPC, o circuito de luz de fundo, o comportamento de redefinição e o escurecimento de baixo brilho em placas com intenção de produção.
• Toque e ambiente:Especifique as necessidades de toque e verifique os requisitos de temperatura operacional e de armazenamento em vez de confiar em rótulos de categoria.
• Controle de abastecimento:Pergunte sobre materiais aprovados, notificação de revisão, consistência da amostra até a produção e o plano de fornecimento de longo prazo antes de congelar seu gabinete.

A Tela LCD MIPI de 2 pistas de 3,5 polegadasganha seu lugar quando sua geometria retrato, interface e comportamento óptico correspondem ao produto - não quando a diagonal se ajusta ao painel frontal.
