O que é uma interface TFT LCD RGB de 3,1 polegadas e por que ela é crítica para o design de display incorporado?

OLCD TFT de 3,1 polegadas com interface RGBé amplamente utilizado em sistemas embarcados, painéis de controle industriais, dispositivos médicos, instrumentos portáteis e eletrônicos de consumo. Este artigo fornece uma compreensão técnica e prática profunda de como esse monitor funciona, por que a interface RGB é importante, como ela se integra aos sistemas e quais desafios os engenheiros enfrentam durante o projeto e a implantação. Ele também explica critérios de seleção, armadilhas comuns, estratégias de solução de problemas e aplicações do mundo real para ajudar desenvolvedores e designers de produtos a tomar decisões informadas.

Índice

• 1. Introdução à interface TFT LCD RGB de 3,1 polegadas
• 2. Compreendendo a tecnologia TFT LCD
• 3. O que torna a interface RGB especial?
• 4. Arquitetura do Sistema e Fluxo de Sinal
• 5. Principais especificações técnicas explicadas
• 6. Vantagens dos monitores de interface RGB
• 7. Limitações e Desafios de Engenharia
• 8. Aplicações em dispositivos do mundo real
• 9. Diretrizes de Design e Integração
• 10. Comparação com outras interfaces
• 11. Solução de problemas comuns
• 12. Guia de seleção para engenheiros
• 13. Perguntas frequentes
• 14. Conclusão e informações de contato

1. Introdução à interface TFT LCD RGB de 3,1 polegadas

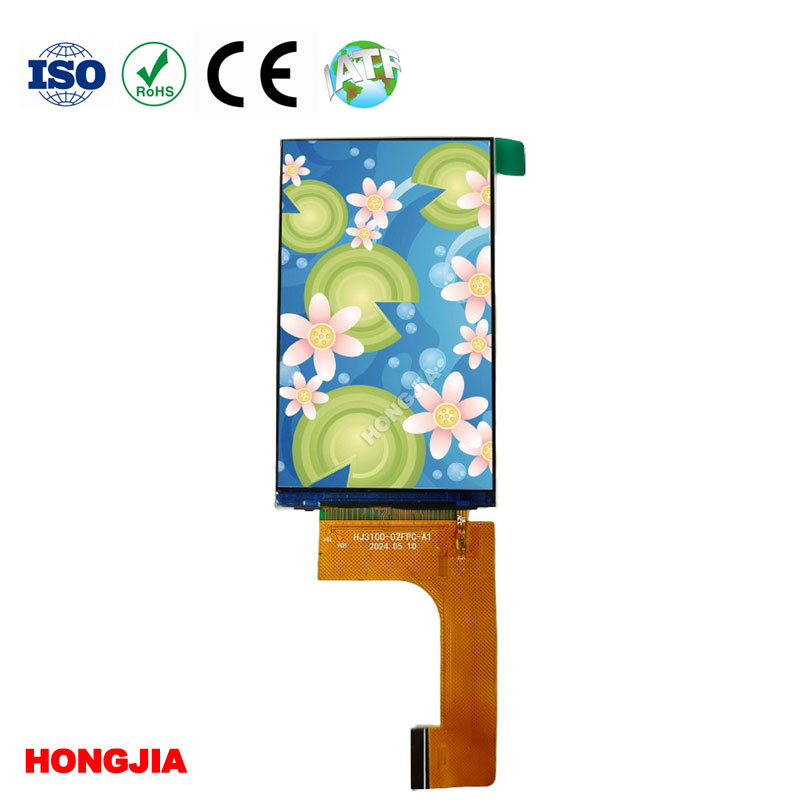

OInterface TFT-LCD RGB de 3,1 polegadasé uma solução de exibição compacta projetada para sistemas embarcados que exigem saída visual de alta qualidade em um espaço pequeno. A tecnologia TFT (Thin Film Transistor) permite controle de matriz ativa, garantindo imagens nítidas, tempos de resposta rápidos e reprodução precisa de cores.

Ao contrário das interfaces seriais como SPI ou I2C, a interface RGB transmite dados de pixel em paralelo, tornando-a capaz de suportar taxas de atualização mais altas e desempenho gráfico mais suave. Isto o torna particularmente adequado para aplicações onde as atualizações visuais em tempo real são essenciais.

2. Compreendendo a tecnologia TFT LCD

Os LCDs TFT são um tipo de LCD de matriz ativa que usa transistores de película fina para controlar cada pixel individualmente. Esta estrutura melhora o contraste, reduz a diafonia e melhora a estabilidade geral da imagem.

Os principais componentes incluem:

• Camada de cristal líquido para modulação de luz
• Unidade de retroiluminação para iluminação
• Filtros de cores para representação RGB
• Matriz de transistor de filme fino para controle de pixel

O tamanho de 3,1 polegadas é frequentemente escolhido para dispositivos portáteis onde o espaço é limitado, mas a clareza visual ainda é essencial.

3. O que torna a interface RGB especial?

A interface RGB é um método de transmissão de dados paralelo que envia sinais de cores vermelho, verde e azul simultaneamente. Cada pixel é definido por uma combinação desses três sinais, permitindo um controle preciso das cores.

Características principais:

• Transmissão paralela de dados (8/16/18/24 bits RGB)
• Alta capacidade de atualização
• Atualizações visuais de baixa latência
• Mapeamento direto de pixels do controlador para o display

Por ignorar a decodificação serial complexa, as interfaces RGB são amplamente utilizadas em sistemas embarcados sensíveis ao desempenho.

4. Arquitetura do Sistema e Fluxo de Sinal

Um sistema TFT LCD RGB típico de 3,1 polegadas consiste em um microcontrolador ou processador, um driver de vídeo IC e o próprio painel LCD.

Processo de fluxo de sinal:

1. CPU/GPU gera dados de buffer de quadros
2. Os sinais RGB são emitidos via GPIO paralelo ou controlador LCD
3. Sinais de sincronização (HSYNC, VSYNC, DE) alinham o tempo do quadro
4. Painel TFT recebe dados de pixel linha por linha
5. O driver de vídeo atualiza a matriz de pixels de acordo

A precisão do tempo é crítica. Qualquer incompatibilidade nos sinais de sincronização pode causar imagens tremeluzentes, rasgadas ou distorcidas.

5. Principais especificações técnicas explicadas

Compreender as especificações ajuda a garantir a integração adequada do sistema:

6. Vantagens dos monitores de interface RGB

A interface RGB oferece diversas vantagens de desempenho que a tornam a escolha preferida para sistemas embarcados.

• Alto desempenho de atualização:Ideal para gráficos em tempo real
• Baixa latência:A transferência direta de pixels minimiza o atraso
• Melhor qualidade de imagem:Sem artefatos de compactação
• Simplicidade de hardware:Design simples do controlador de exibição

Essas vantagens são especialmente importantes em aplicações como monitoramento médico, painéis industriais e equipamentos de teste portáteis.

7. Limitações e Desafios de Engenharia

Apesar de suas vantagens, o design da interface RGB apresenta desafios.

• Requer muitos pinos GPIO (alta contagem de pinos)
• Roteamento PCB complexo para integridade do sinal
• Maior sensibilidade EMI
• Escalabilidade limitada para telas grandes

Os engenheiros devem projetar cuidadosamente estratégias de layout e aterramento para evitar interferência de ruído e erros de temporização.

8. Aplicações em dispositivos do mundo real

A interface TFT LCD RGB de 3,1 polegadas é amplamente adotada em todos os setores:

• Painéis de controle industriais
• Ferramentas portáteis de diagnóstico médico
• Interfaces de controle residencial inteligente
• Instrumentos de medição portáteis
• Eletrônicos de consumo (GPS, terminais POS)

Seu equilíbrio entre tamanho, desempenho e custo o torna altamente versátil.

9. Diretrizes de Design e Integração

Para garantir o desempenho ideal, os engenheiros devem seguir estes princípios de projeto:

• Mantenha uma sincronização de tempo rigorosa para HSYNC e VSYNC
• Use rastreamentos de PCB controlados por impedância
• Mantenha as linhas de sinal o mais curtas possível
• Aplique capacitores de desacoplamento de energia adequados
• Otimize as taxas de atualização de firmware

A implementação adequada garante desempenho de exibição estável e confiabilidade a longo prazo.

10. Comparação com outras interfaces

RGB continua sendo a escolha preferida para sistemas de visualização incorporados compactos e de alta velocidade.

11. Solução de problemas comuns

Problemas comuns incluem:

• Exibição tremeluzente devido a incompatibilidade de tempo
• Cores incorretas devido à profundidade de bits mal configurada
• Tela em branco causada pela falta de sinais de sincronização
• Interferência de ruído devido a mau aterramento

Soluções:

• Verifique o relógio e o tempo do sinal de sincronização
• Verifique as configurações do firmware
• Melhore o layout e a blindagem da PCB
• Use regulação de tensão adequada

12. Guia de seleção para engenheiros

Ao escolher um módulo TFT LCD RGB de 3,1 polegadas, considere:

• Requisitos de resolução do seu aplicativo
• Capacidade disponível de MCU ou interface de processador
• Restrições de consumo de energia
• Ambiente operacional (temperatura, umidade)
• Requisitos de brilho para uso interno/externo

Uma exibição bem combinada reduz significativamente o tempo de desenvolvimento e melhora a experiência do usuário.

13. Perguntas frequentes

Q1: Por que a interface RGB é preferida para sistemas embarcados?
Porque fornece transferência rápida e direta de dados de pixel com latência mínima.

P2: Um LCD TFT de 3,1 polegadas é adequado para uso externo?
Sim, desde que tenha brilho suficiente e tratamento antirreflexo.

Q3: A interface RGB requer um controlador dedicado?
Sim, a maioria dos sistemas requer um controlador LCD ou MCU com suporte para saída RGB.

P4: O que causa cintilação em LCDs TFT?
Sinais de sincronização inadequados ou fonte de alimentação instável.

Q5: A interface RGB pode ser usada em dispositivos alimentados por bateria?
Sim, mas a otimização de energia é necessária devido à maior atividade de dados.

14. Conclusão e informações de contato

A interface TFT LCD RGB de 3,1 polegadas continua sendo uma das soluções de exibição mais eficientes e amplamente utilizadas no design de sistemas embarcados. Sua capacidade de fornecer imagens de alta velocidade e alta qualidade o torna indispensável em aplicações industriais, médicas e de consumo. No entanto, uma implementação bem-sucedida requer atenção cuidadosa ao tempo, ao layout e à integração do sistema.

Para módulos de exibição confiáveis ​​e suporte técnico profissional,SZ Hongjia Technology Ações Limitadasfornece soluções personalizadas de TFT LCD adaptadas a vários requisitos industriais.

Se você procura soluções TFT LCD de alta qualidade ou colaboração técnica,Contate-nosna SZ Hongjia Technology Shares Limited - estamos prontos para apoiar seu próximo projeto.
