Quais são os requisitos de interface para um monitor IPS 480x800 de 3,1 polegadas?

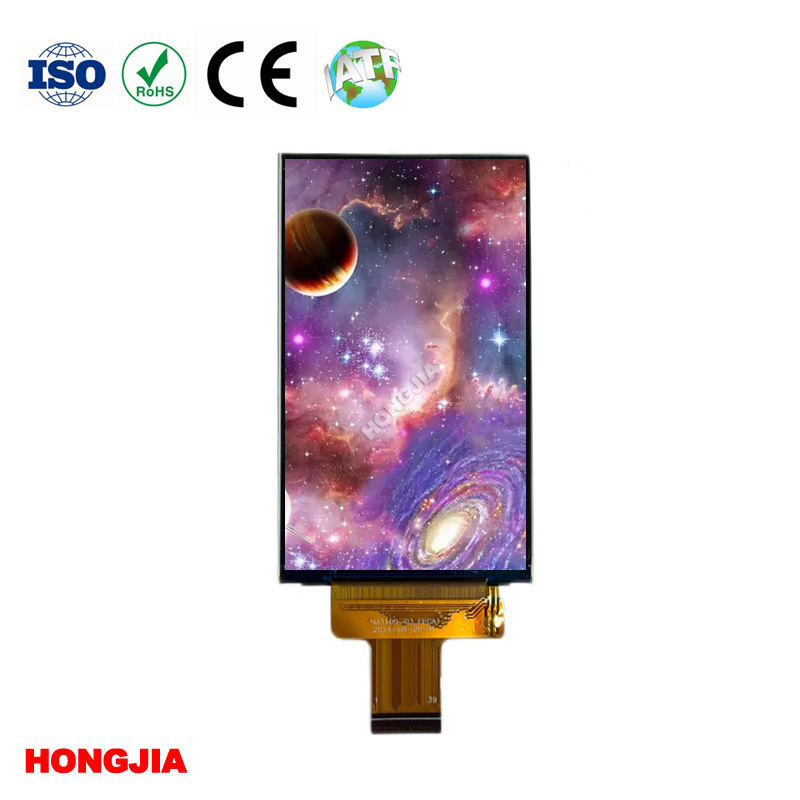

Um monitor IPS 480x800 de 3,1 polegadas requer uma abordagem de interface híbrida: uma conexão SPI de baixa velocidade para inicializar o IC do driver, emparelhada com uma interface RGB paralela de alta velocidade de 16 ou 18 bits para transmitir os dados reais do pixel. No HONGJIA HJ3100-03, esses sinais são roteados através de um FPC (Circuito Impresso Flexível) padrão de 39 pinos. Para controlar esta tela, você precisa de um microcontrolador host equipado com um controlador LCD de hardware dedicado, RAM suficiente para armazenar um buffer de quadros de 768 KB e a capacidade de gerar sinais precisos de clock, sincronização horizontal e sincronização vertical a 60 Hz.

A arquitetura SPI de 39 pinos e RGB de 16 bits do HJ3100-03

O layout de 39 pinos separa as tarefas de configuração da transmissão de dados em alta velocidade. Esta divisão de trabalho é estritamente necessária para telas desta resolução.

Um 480x800Tela IPS de 3,1 polegadas 480x800 RGBempurra 384.000 pixels por quadro. A execução com profundidade de cor de 16 bits (RGB565) e uma taxa de atualização padrão de 60 Hz requer a movimentação de aproximadamente 368 megabits de dados por segundo. Um barramento SPI padrão obstrui essa largura de banda. Se você tentar enviar vídeo completo por SPI nesta resolução, atingirá o máximo de 10 a 15 quadros por segundo, resultando em uma interface visivelmente lenta.

Em vez disso, o MCU host usa os pinos SPI de 3 ou 4 fios exclusivamente para inicialização. Você envia a carga de configuração uma vez na inicialização para configurar as curvas gama, a sequência de potência e a orientação da tela. Depois que os comandos de configuração são registrados, a interface RGB de 16 bits assume o trabalho pesado para transmitir dados brutos de pixels continuamente. O padrão de 39 pinos fornece linhas de dados dedicadas suficientes para manter a taxa de quadros suave sem causar gargalos no processador principal.

Integrando o driver IC ST7701 com placas host incorporadas

O ST7701 é um driver IC amplamente utilizado para este tamanho e resolução específicos, montado diretamente no vidro (COG). Fazer com que ele fale com o conselho host requer atenção estrita à memória e ao tempo.

Um buffer de quadro descompactado de 480x800 com cores de 16 bits ocupa exatamente 768 KB de RAM. A maioria dos microcontroladores básicos não possui tanta SRAM interna. Se o MCU selecionado for insuficiente, você precisará rotear SDRAM externo em seu PCB, o que complica o layout da placa e aumenta o EMI.

As tolerâncias de tempo são igualmente implacáveis. O ST7701 espera um ponto clock contínuo e perfeitamente cronometrado (PCLK) junto com sinais de habilitação de dados (DE), HSYNC e VSYNC. Não tente fazer bit-bang em uma interface RGB de 16 bits usando pinos de E/S de uso geral. O host deve ter um controlador de hardware RGB dedicado (como o LTDC em chips STM32 ou o LCDC em peças NXP). Perder um único ciclo de clock ou atrasar o pulso VSYNC em alguns microssegundos resulta em tela visível rasgada, oscilação ou exibição completamente rolada.

Gerenciando a dissipação de calor em gabinetes industriais selados de 1.000 nits

O alto brilho tem um custo térmico direto. Empurrar 1000 nits através de um LCD transmissivo normalmente preto significa aproximar os LEDs da luz de fundo de sua corrente nominal máxima. Em um ambiente de laboratório ao ar livre, isso raramente é um problema. Dentro de um gabinete industrial selado IP67 ou de um instrumento de teste portátil externo, esse calor fica retido.

Se você deixar um espaço de ar diretamente atrás do módulo da tela em um dispositivo selado, os LEDs da luz de fundo aquecerão e se degradarão prematuramente. Dentro de meses, o equilíbrio de branco da tela mudará visivelmente para amarelo e o brilho geral diminuirá. Você tem que fornecer uma rota de fuga térmica. As equipes de engenharia normalmente especificam uma almofada termicamente condutora entre a parte traseira de metal do módulo do display de cristal líquido e um suporte estrutural interno de alumínio, transformando o próprio chassi em um dissipador de calor.

Personalização de FPCs e painéis de toque para dispositivos médicos e industriais portáteis

Módulos de exibição prontos para uso raramente se encaixam perfeitamente em hardware especializado. A posição FPC padrão de 39 pinos pode colidir com a cavidade da bateria em um medidor de oxigênio no sangue ou forçar um posicionamento estranho da placa em equipamentos de beleza portáteis.

Dobrar um FPC além de seu raio de curvatura mínimo para forçar um ajuste causará microfissuras nos traços de cobre, levando a falhas intermitentes de exibição na linha de montagem ou no campo. SZ Hongjia Technology Shares Limited modifica o comprimento, formato e pinagem do FPC para corresponder ao layout específico do PCB, eliminando o estresse mecânico.

Adicionar toque capacitivo introduz outra variável. Para uma tela de 3,1 polegadas de grau médico, um espaço de ar entre o sensor de toque e o vidro da tela é um risco. A mudança de ambientes de umidade causa a formação de condensação dentro dessa lacuna, o que prejudica a visibilidade e registra entradas de toque falsas. A especificação da ligação óptica – onde um adesivo líquido transparente liga o painel de toque diretamente ao vidro TFT – remove o entreferro, melhora a resistência ao impacto e limita os reflexos internos.

Garantindo fornecimento de longo prazo e testes de baixo volume para equipes de engenharia dos EUA

A volatilidade da cadeia de suprimentos determina o design do hardware tanto quanto as especificações técnicas. As equipes dos EUA que projetam sistemas de controle industrial ou equipamentos médicos geralmente fabricam em lotes de 500 ou 5.000 unidades, e não 500.000. Muitos fabricantes de monitores priorizam produtos eletrônicos de consumo de alto volume e emitirão um aviso de fim de vida útil (EOL) em um pequeno módulo LCD TFT com pouco aviso.

Substituir uma tela no meio da produção é um erro caro. Requer um novo layout de placa, novas configurações de temporização de firmware e, no caso de dispositivos médicos, a recertificação completa do produto. A SZ Hongjia visa especificamente os mercados industriais e médicos, garantindo a estabilidade do fornecimento a longo prazo e aceitando pequenos pedidos experimentais para prototipagem.

Para integrar com êxito um módulo 480x800, você precisa de um MCU com um controlador RGB de hardware, um buffer de quadros de 768 KB e um design físico que leve em conta o calor da luz de fundo. Se o seu hardware estiver pronto para esses requisitos, você poderáavalie o módulo HJ3100-03para confirmar a compatibilidade dos pinos com sua placa host.
