O que você deve verificar antes de usar um monitor MIPI 640 × 480 de 3,5 polegadas?

Antes de aprovar umInterface MIPI de tela horizontal de 3,5 polegadas 640x480, verifique cinco coisas: a resolução e orientação ativas reais, os requisitos MIPI da placa host, a pinagem de 30 pinos, o desenho mecânico e a inicialização e documentação óptica do fornecedor. O HJ3450-02 da HONGJIA pode ser adequado para produtos compactos industriais, portáteis, para casa inteligente, de beleza e de consumo, mas uma especificação não resolvida pode criar um redesenho caro.

Primeiro, confirme se o HJ3450-02 é um display horizontal de 640 × 480 ou um módulo retrato de 480 × 800

A primeira resposta não é totalmente resolvida pelas informações publicadas: a descrição do produto identifica o HJ3450-02 como um display horizontal de 640 × 480, enquanto a tabela de especificações lista separadamente 480 (RGB) × 800. Trate essa discrepância como uma questão de engenharia, não como um detalhe de formatação.

Resolva o conflito de especificações antes da amostragem

Peça à HONGJIA para confirmar a resolução da matriz ativa, a disposição dos pixels, a orientação da varredura nativa, a direção de visualização e a revisão exata do módulo cotado. Solicite ficha técnica atualizada e foto ou desenho que identifique a área ativa. Não deduza a orientação das dimensões externas ou da localização do conector.

Um módulo 640 × 480 e um módulo 480 × 800 podem exigir diferentes ativos de UI, suposições de framebuffer, comandos de inicialização e layouts de gabinete. Se a tela estiver fisicamente horizontal, mas os dados do painel estiverem configurados para digitalização em retrato, sua equipe de software poderá precisar de suporte de rotação. Isso pode afetar o tempo de inicialização, o uso da memória, as coordenadas de toque e a composição da imagem.

Combine a orientação verificada com a IU e o gabinete do produto

Para um testador portátil ou interface de controle industrial, o espaço horizontal pode ser adequado para gráficos de tendências, rótulos de medição e controles de duas colunas. Um painel retrato pode ser melhor para listas ou fluxos de trabalho empilhados verticalmente. Confirme a escolha em relação à abertura do painel, à área ativa, à direção de visualização, à saída do cabo e aos recursos de montagem antes que seu design industrial seja congelado.

Use oPágina do produto HJ3450-02como ponto de partida e, em seguida, obtenha o desenho controlado para a revisão citada.

O que o módulo HONGJIA oferece para interfaces embarcadas compactas

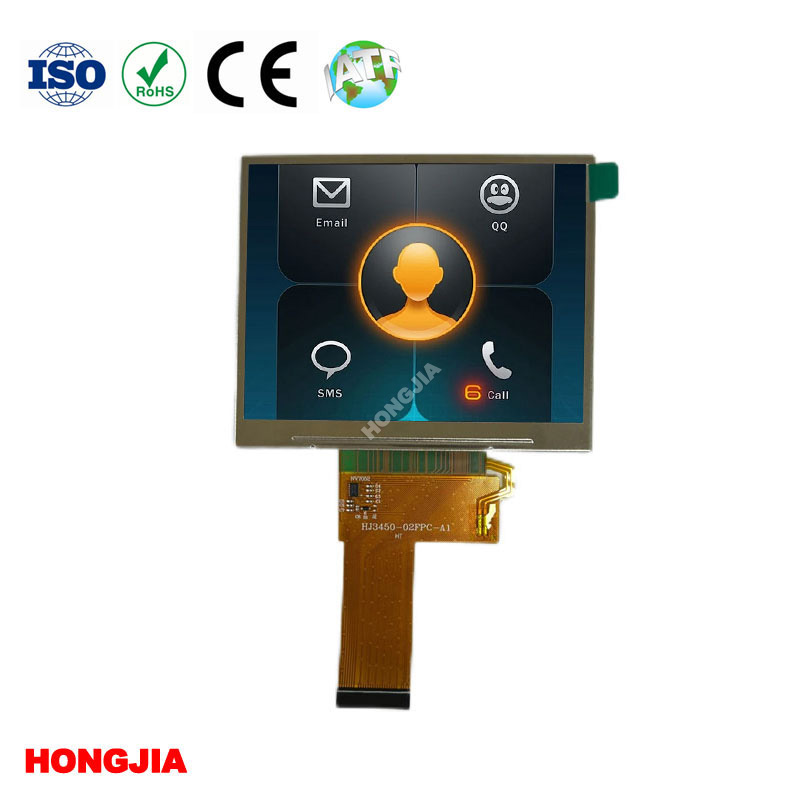

HJ3450-02 é descrito como um módulo TFT LCD transmissivo IPS de 3,5 polegadas com um driver IC NV3051F, interface MIPI e conexão de 30 pinos. O contorno listado é 76,2 × 63,2 × 3,5 mm e a faixa de temperatura operacional declarada é de -20°C a 70°C. O brilho está listado como selecionável até 500 cd/m², portanto, confirme o intervalo exato de brilho em vez de assumir que cada amostra usa o valor máximo.

O IPS pode ajudar a manter cores e contraste mais consistentes à medida que o operador visualiza a tela de forma perpendicular. Isso não elimina a necessidade de verificar o ângulo de visão real, o contraste, os reflexos da lente protetora e a legibilidade sob as condições de iluminação do seu produto. “Transmissivo” também importa: o módulo deve ser visto com iluminação de fundo, e não como um painel transfletivo legível à luz solar.

O tamanho do módulo e a conexão MIPI o tornam um candidato para sistemas embarcados compactos, incluindo instrumentos de teste portáteis, equipamentos industriais, equipamentos médicos, dispositivos de beleza, produtos para casa inteligente, hardware de PDV e eletrônicos de consumo. A adequação ainda depende do processador host, da pilha óptica, do gabinete e do objetivo ambiental.

Sua placa host pode conduzir a conexão MIPI de 30 pinos?

Somente se o host suportar os requisitos elétricos e de software MIPI-DSI exatos do painel. Um conector de 30 pinos descreve a interface física; ele não informa, por si só, a contagem da pista, a velocidade da pista, o formato do pixel, a sequência de comandos, os trilhos de energia ou o método de controle da luz de fundo.

Verifique a contagem de pistas MIPI, tempo, comandos de inicialização, pinagem e orientação do conector

Antes do layout, solicite a definição completa do pino e confirme:

• Contagem de faixas de dados MIPI, comportamento do relógio e taxa de dados necessária
• Formato de pixel suportado, ordem de cores e modo de vídeo ou comando
• Requisitos de tempo horizontal e vertical
• Sequência de reinicialização, espera, inicialização e desligamento
• Alimentação do painel, tensão de E/S, entrada de luz de fundo e faixa de corrente de luz de fundo
• Lado do contato FPC, orientação do conector, limites de comprimento do cabo e numeração de pinos
• Comandos de inicialização do NV3051F e quaisquer configurações de registro necessárias

As falhas de campo comuns são simples: o FPC é espelhado, a linha de redefinição fica flutuando, o host usa a ordem de cores errada ou o display acende sem receber dados de quadro válidos. Uma tela branca geralmente não prova compatibilidade com MIPI. Isso só pode provar que a luz de fundo e a alimentação do painel estão presentes.

Peça ao seu engenheiro de firmware para testar a amostra com a mesma família de processadores, ponte, conector e sequência de energia planejada para produção. Se sua placa usar uma implementação MIPI diferente, pergunte à HONGJIA se um FPC personalizado ou configuração de inicialização é possível e quais alterações permanecem no design do módulo padrão.

Quais documentos são necessários para passar de uma amostra de exibição à aprovação do projeto?

Uma amostra é útil para verificar a qualidade e o ajuste da imagem. Não é aprovação de projeto. Solicite um conjunto de documentos que permita que as equipes de hardware, firmware, mecânica e de compras revisem a mesma revisão.

• Folha de dados atual do produto com resolução e orientação confirmadas
• Desenho mecânico mostrando contorno, área ativa, área de visualização, espessura, detalhes de montagem e posição do FPC
• Especificação elétrica cobrindo pinagem do conector, alimentação, luz de fundo e condições de interface
• Código de inicialização ou sequência de comando para o IC do driver NV3051F
• Dados ópticos de brilho, contraste, direção de visualização e uniformidade, quando disponíveis
• Limites de temperatura operacional e de armazenamento, além de critérios de inspeção para defeitos de exibição
• Identificação de amostra controlada por revisão e quaisquer diferenças conhecidas entre as versões de amostra e de produção

Se o toque fizer parte do produto, trate o painel de toque, a lente da tampa, o adesivo e o FPC como uma revisão separada. Uma tela que se ajusta antes da ligação pode não caber depois que a pilha óptica final for especificada.

Onde cabe uma tela IPS horizontal de 3,5 polegadas – e onde ela pode ser inadequada?

Este monitor MIPI TFT de 3,5 polegadas é um candidato sensato quando você precisa de uma interface colorida compacta, um layout horizontal e uma conexão incorporada padrão. Ele merece consideração antecipada para instrumentos portáteis, controles industriais, equipamentos de beleza, interfaces para residências inteligentes e outros produtos onde o volume do gabinete é importante.

Pode ser inadequado se o seu produto exigir legibilidade à luz solar sem um design óptico testado, operação abaixo de -20 °C ou acima de 70 °C, um painel transfletivo, brilho excepcionalmente alto ou uma experiência de usuário apenas em retrato. Esses requisitos devem ser declarados antes da cotação. A HONGJIA também oferece outras categorias de display, incluindo produtos transfletivos e de ampla temperatura, mas não presuma que o HJ3450-02 forneça esses recursos.

Outro limite prático é o software. Se sua pilha de gráficos não puder girar ou endereçar o painel na orientação necessária, a alteração da exibição no final do desenvolvimento poderá forçar um redesenho da placa ou da interface do usuário. Confirme essa decisão enquanto a amostra ainda está sendo avaliada.

O que uma equipe de projeto dos EUA deve solicitar à HONGJIA antes de emitir uma RFQ?

Envie um requisito controlado, não apenas um link de produto. Indique a resolução alvo confirmada, orientação, área ativa, limites do gabinete, faixa de temperatura, alvo de brilho, processador host ou ponte, requisitos MIPI e demanda anual pretendida. Peça à HONGJIA para marcar cada item como padrão, configurável ou personalizado.

Solicite amostras, opções de FPC e toque, limites de personalização e evidências de continuidade de produção

Solicite amostras da configuração de produção proposta, incluindo o FPC pretendido, conector, configuração de luz de fundo e opção de toque, se aplicável. Confirme se a HONGJIA pode personalizar o FPC, atribuição de pinos, lente de cobertura, painel de toque, brilho ou configurações de inicialização - e pergunte qual pedido mínimo, ferramentas, prazo de entrega e trabalho de validação cada mudança exige.

Para uma decisão de produção, solicite evidências de continuidade do fornecimento: a revisão planejada do módulo, a posição de fornecimento do driver IC, a prática de notificação de alterações, o processo de inspeção de qualidade e o suporte disponível da fábrica ou da equipe FAE. Não solicite certificações ou relatórios de testes como formalidade; identifique quais padrões seu produto acabado realmente exige e solicite a documentação relevante.

Use HONGJIAInformações de exibição MIPI horizontal de 3,5 polegadaspara iniciar a discussão técnica, então condicione a RFQ à resolução do conflito 640 × 480 versus 480 × 800. O próximo passo certo é uma análise de amostra documentada – não um pedido de compra baseado em uma tabela ambígua.
